Groen DRC-40i

Groen DRC-40i

16700.00 руб.

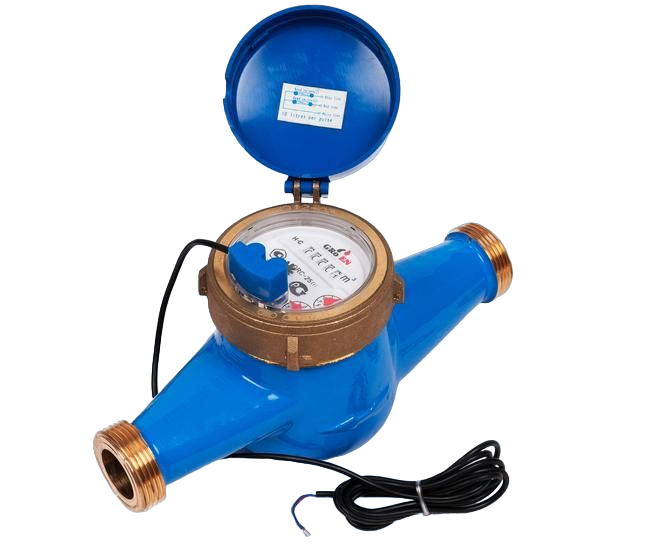

Groen DRC-40i многоструйный счетчик холодной воды с импульсным выходом, счетный механизм которых отделен от протекающей воды и связан с крыльчаткой при помощи магнитной муфты. Имеют антимагнитную защиту.

Описание

Номинальный расход	Qn	m3/h	10
Метрологический класс			C
Максимальный расход	Qmax	m3/h	20
Переходный расход	Qt	m3/h	0,055
Минимальный расход	Qmin	m3/h	0,035
Номинальное давление	PN	MPa	1,6
Макс. температура	t	°C	40(DRC) / 90(DRH)

Модификация			L	S
Длина (корпус)	L	мм.	300	245
Длина (с присоединителями)	L1	мм.	431	376
Ширина	W	мм.	122
Высота без имп. выхода	H	мм.	148.5
Высота (i) с имп. выходом	Hi	мм.	168.5
Резьба (корпус)	D		G2
Резьба (присоединители)	d		R1 1/2
Вес		кг.	4.8	4.7

(1) - модификации со стандартными размерами;
(2) - модификации с корпусом уменьшенной длины.

Внимание! Счетчики серии DR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм.

Требования к монтажу:

Трубопровод: горизонтальный
Расположение счетного механизма: сверху
Длина успокаивающего участка перед счетчиком: 5 DN
Межповерочный интервал счетчиков серии DRC - 6 лет

Комплектация:

Счетчик
Гайка - 2 шт.
Штуцер - 2 шт.
Прокладка - 2 шт.
Сетка встроенная
Клапан обратный (в зависимости от диаметра)
Паспорт
Упаковка

Документы

Паспорт Groen DRC-40i

98.3 кб, 13 августа в 17:38

Считывание показаний Groen DRC-40i

677.9 кб, 13 августа в 17:38

Характеристики

ДУ40

есть
