Groen DRC-32i
Groen DRC-32i диаметр
Groen DRC-32i спереди
Groen DRC-32i сверху
Groen DRC-32i сбоку

Groen DRC-32i

7560 руб.

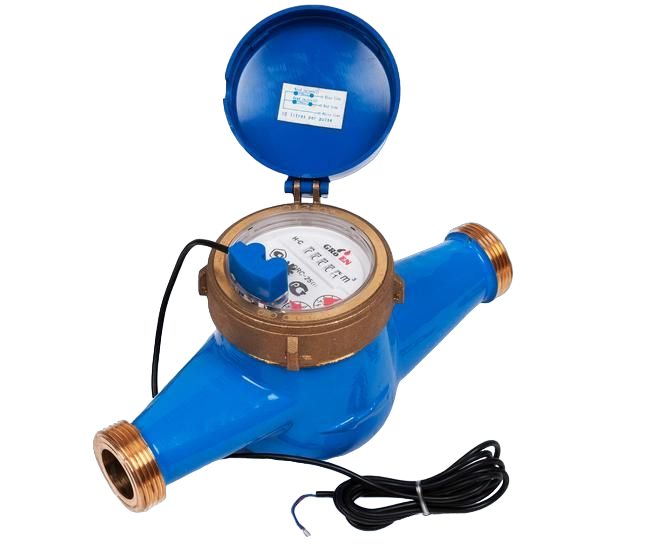

Groen DRC-32i многоструйный счетчик холодной воды с импульсным выходом, счетный механизм которых отделен от протекающей воды и связан с крыльчаткой при помощи магнитной муфты. Имеют антимагнитную защиту.

Номинальный расход Qn m3/h 6
Метрологический класс C
Максимальный расход Qmax m3/h 12
Переходный расход Qt m3/h 0,045
Минимальный расход Qmin m3/h 0,03
Номинальное давление PN MPa 1,6
Макс. температура t °C 40(DRC) / 90(DRH)


Модификация L S
Длина (корпус) L мм. 260 230
Длина
(с присоединителями)
L1 мм. 384 354
Ширина W мм. 98
Высота без имп. выхода H мм. 125.5
Высота (i) с имп. выходом Hi мм. 145.5
Резьба (корпус) D G1 1/2
Резьба (присоединители) d R1 1/4
Вес кг. 2.4 2.3

(1) - модификации со стандартными размерами;
(2) - модификации с корпусом уменьшенной длины.

Внимание! Счетчики серии DR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм.


Требования к монтажу:



  • Трубопровод: горизонтальный
  • Расположение счетного механизма: сверху
  • Длина успокаивающего участка перед счетчиком: 5 DN
  • Межповерочный интервал счетчиков серии DRC - 6 лет


Комплектация:



  • Счетчик
  • Гайка - 2 шт.
  • Штуцер - 2 шт.
  • Прокладка - 2 шт.
  • Сетка встроенная
  • Клапан обратный (в зависимости от диаметра)
  • Паспорт
  • Упаковка
