Groen DRC-25i
6470 руб.

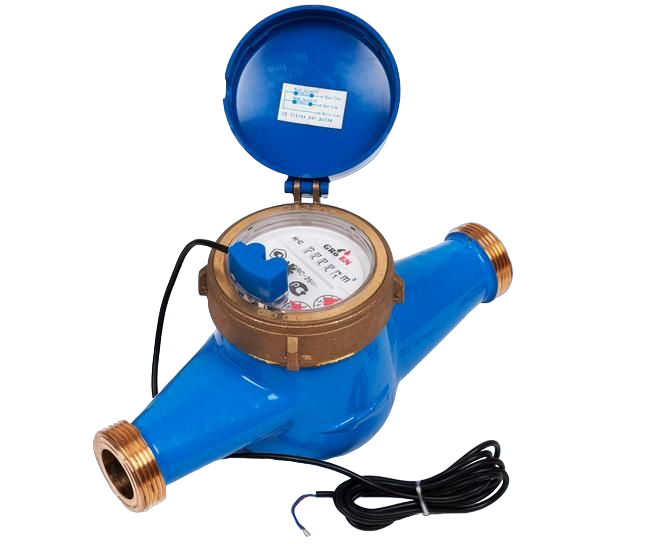

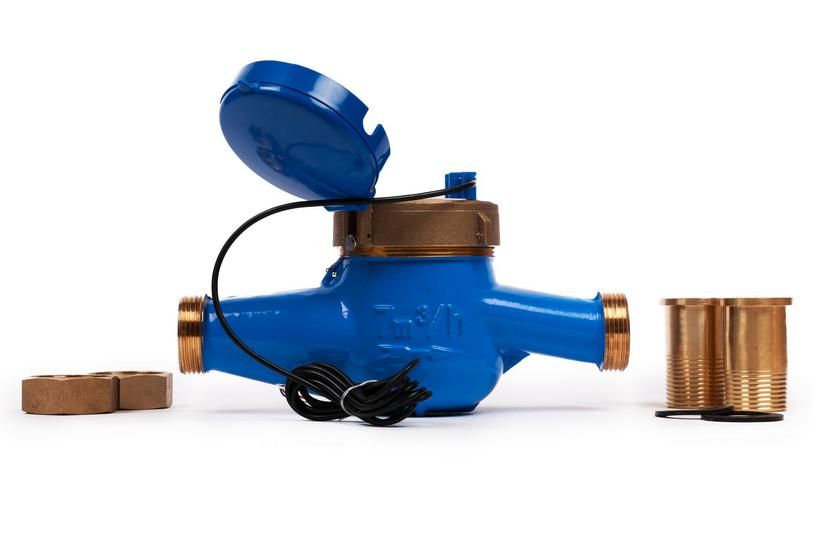

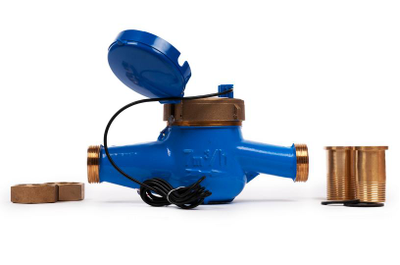

Groen DRC-25i многоструйный счетчик холодной воды с импульсным выходом, счетный механизм которых отделен от протекающей воды и связан с крыльчаткой при помощи магнитной муфты. Имеют антимагнитную защиту.
| Номинальный расход | Qn | m3/h | 3,5 |
| Метрологический класс | C | ||
| Максимальный расход | Qmax | m3/h | 7 |
| Переходный расход | Qt | m3/h | 0,030 |
| Минимальный расход | Qmin | m3/h | 0,023 |
| Номинальное давление | PN | MPa | 1,6 |
| Макс. температура | t | °C | 40(DRC) / 90(DRH) |
| Модификация | L | S | ||
| Длина (корпус) | L | мм. | 260 | 225 |
| Длина (с присоединителями) |
L1 | мм. | 380 | 345 |
| Ширина | W | мм. | 98 | |
| Высота без имп. выхода | H | мм. | 125.5 | |
| Высота (i) с имп. выходом | Hi | мм. | 145.5 | |
| Резьба (корпус) | D | G1 1/4 | ||
| Резьба (присоединители) | d | R1 | ||
| Вес | кг. | 2.3 | 2.2 | |
(1) - модификации со стандартными размерами;
(2) - модификации с корпусом уменьшенной длины.
Внимание! Счетчики серии DR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм.
Требования к монтажу:
- Трубопровод: горизонтальный
- Расположение счетного механизма: сверху
- Длина успокаивающего участка перед счетчиком: 5 DN
- Межповерочный интервал счетчиков серии DRC - 6 лет

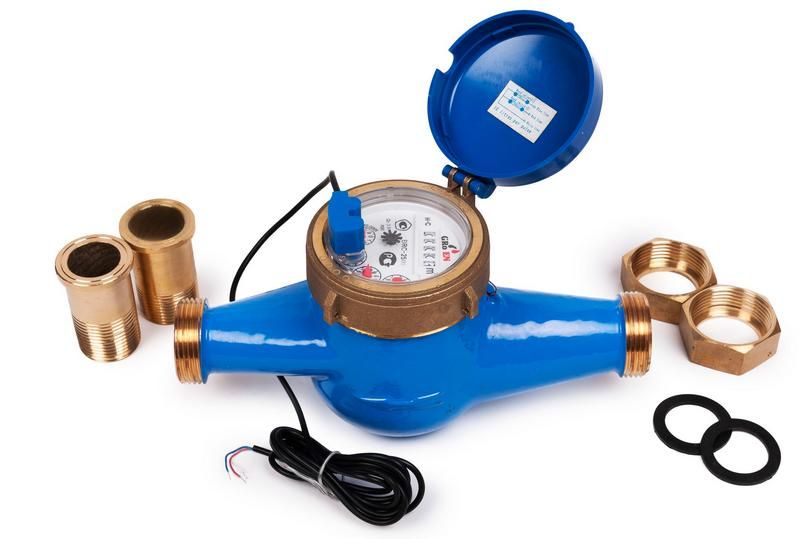

Комплектация:
- Счетчик
- Гайка - 2 шт.
- Штуцер - 2 шт.
- Прокладка - 2 шт.

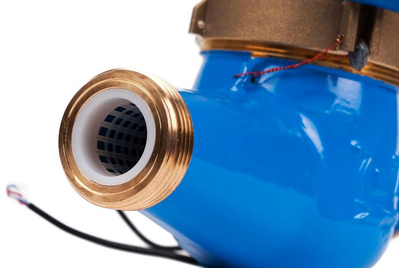

- Сетка встроенная
- Клапан обратный (в зависимости от диаметра)
- Паспорт
- Упаковка
| ДУ25 | есть |
