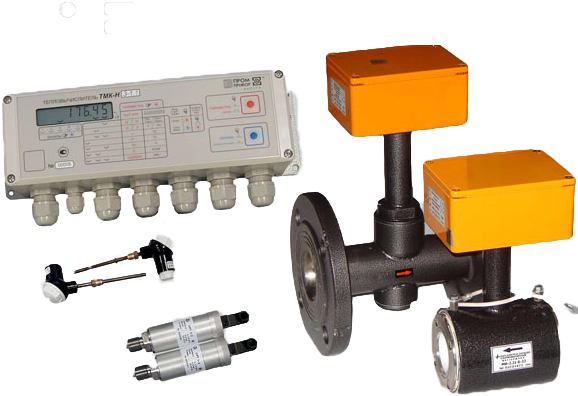

Теплосчетчик ТС-ТМК-Н

Артикул: не указан

43 719 ₽

Теплосчетчик ТС-ТМК-Н предназначен для измерений и регистрации параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации. Применяются в узлах учета у производителей и потребителей тепловой энергии и теплоносителя, а также автоматизированных системах сбора и контроля технологических параметров.

Описание

Характеристики теплосчетчика ТС.ТМК-Н в зависимости от исполнения	ТС.ТМК-НП	ТС.ТМК-НП	ТС.ТМК-НП	ТС.ТМК-НТ	ТС.ТМК-НР	ТС.ТМК-НЛ
Тип тепловычислителя	ТМК-Н100	ТМК-Н12 ТМК-Н20 ТМК-Н120	ТМК-Н13 ТМК-Н30 ТМК-Н130	ВКТ-7	СПТ-943	СПТ-941
Максимальное количество используемых преобразователей Расхода/температуры/давления	6/8/6	2+1/2/2	4+1/4/4	6/5/5	6/6/4	2/2/0

Основные технические и метрологические характеристики

Диапазоны показаний параметров:	Исполнения теплосчетчиков
	ТС.ТМК-HП			ТС.ТМК-НT	ТС.ТМК-НЛ			ТС.ТМК-НР
	0ХХ	1ХХ		ТС.ТМК-НT	ТС.ТМК-НЛ			ТС.ТМК-НР
Тепловая энергии, ГДж (Гкал)	0...9999999,9	0...199999999		0...99999999
Масса, т; объем, м3	0...9999999,9	0...199999999		0...99999999
Температура теплоносителя,оС	3...150	0…150		0…180		0…175	0…175
Разность температур,оС	3...147	2…148		2…180		3...145	3...145
Давление, МПа (кгс/см2)	0…1,6 (0...16)
Времени работы, ч	0…99999		0…999999	0…49999		0...99999999
Допустимые пределы погрешностей при измерении:
- тепловой энергии, %	класс С или В по ГОСТ Р 51649
- массы (объема), %	+ 2 %*
- температуры, оС	+ (0,4+0,002 ·t)
- разности температур, %	+ (0,25+5·Δtмин/Δt)
- давления, %,	** +1,1(γпд2 +γтв2)1/2
- времени, %	0,001			0,01

Документы

Руководство по эксплуатации ТС-ТМК-Н

679.2 кб, 09 июня в 10:52
