ТСК-5
от 19850

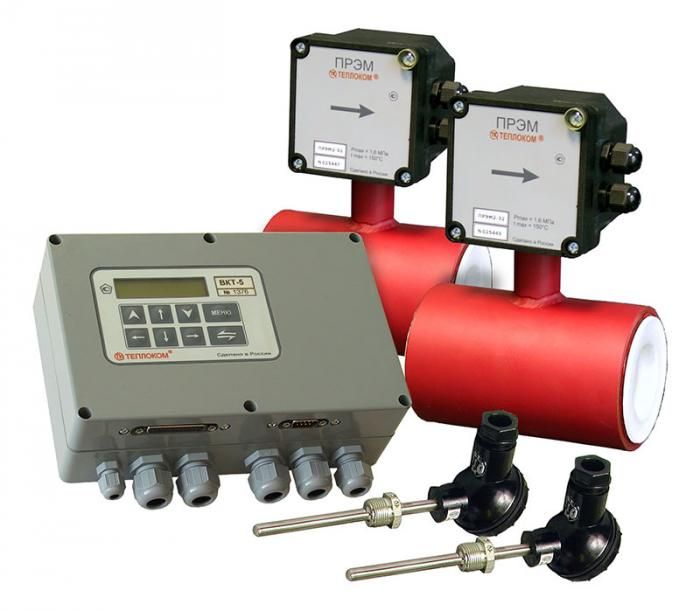

ТСК-5 предназначен для измерения и регулирования параметров теплоносителя и тепловой энергии в водяных и паровых системах теплопотребления. Применяется для коммерческого учета на стороне крупных потребителей, а также источников тепла: ТЭЦ, котельные, ЦТП и другие объекты. Обеспечивают измерение, индикацию и регистрацию параметров теплоносителя и тепловой энергии по 1 или 8 трубопроводам, их среднечасовых, среднесуточных и итоговых значений, а также времени наработки и времени действия нештатных ситуаций в его работе.
Тип датчика расхода |
Диаметр условного прохода, Ду, мм |
Пределы диапазона измерения расхода, м3/ч |
Макс. значение температуры, °С |
|
Gнаим |
Gнаиб |
|||
ВИХРЕВЫЕ |
||||
ВРТК-2000(ВПР) |
15-350 |
0,016 Gнаиб |
4-1600 |
150 |
ВЭПС |
25-300 |
0,03 Gнаиб |
10-1600 |
150 |
ВЭПС-ТИ |
20-200 |
0,04 Gнаиб |
4-630 |
150 |
ДРК-В |
25-100 |
0,04 Gнаиб |
10-200 |
150 |
МЕТРАН-З00ПР |
25-200 |
0,04 Gнаиб |
9-700 |
150 |
ВПС |
20-200 |
0,04 Gнаиб |
4-630 |
150 |
ДРГ-М |
50-150 |
0,025 Gнаиб |
160-5000 |
200 |
ЭЛЕКТРОМАГНИТНЫЕ |
||||
ПРЭМ |
20-150 |
0,005…0,0067 Gнаиб |
12-630 |
150 |
ИПРЭ-1(1М) |
32-200 |
0,05 Gнаиб |
5,6-900 |
150 |
ИПРЭ-3 |
32-200 |
0,04 Gнаиб |
22,7-900 |
150 |
МР400 |
10-150 |
0,04 Gнаиб |
3,39-763 |
150 |
ИР-45 |
32-200 |
0,04 Gнаиб |
22,7-900 |
150 |
"ВЗЛЕТ ЭР" ЭРСВ |
10-200 |
0,012 Gнаиб |
3,39-1357 |
150 |
ТАХОМЕТРИЧЕСКИЕ |
||||
ПРМТ |
32,50,100 |
0,1 Gнаиб |
1-100 |
150 |
ВСТ |
15,20 25-250 |
0,04 Gнаиб 0,05…0,08 Gнаиб |
3,5 7-1000 |
90 150 |
ВМГ |
50-200 |
0,025 Gнаиб |
60-500 |
150 |
ОСВИ |
25-40 |
0,02 Gнаиб |
7-20 |
90 |
WPD, M-T150QN |
20-300 |
0,03... 0,09Gнаиб |
3-1000 |
150 |
М -Т, WS, WP |
15-200 |
0,02... 0,05Gнаиб |
1,5-600 |
120 |
ЕТ, WP, МТ |
15-250 |
0,04…0,05 Gнаиб |
3-800 |
90; 120; 130; 150 |
IMW, M-T, Е-Т, WS, WP |
15-200 |
0,03…0,06 Gнаиб |
3-600 |
90; 120, 130 |
ETW, MTW |
15-50 |
0,04…0,1 Gнаиб |
1,5-30 |
90 |
УЛЬТРАЗВУКОВЫЕ |
||||
ДРК-С |
50-350 |
0,02 Gнаиб |
145-1000 |
150 |
ДРК-3 |
80-4000 |
0,01...0,015 Gнаиб |
18...450000 |
150 |
ЕЕМ-Q |
15-50 |
0,04 Gнаиб |
1,5-15 |
150 |
SONOFLO |
25-250 |
0,04 Gнаиб |
6-1000 |
150 |
ULTRAFLOW II |
15-250 |
0,03 Gнаиб |
1,5-1000 |
150 |
UFM001 |
50-1000 |
0,04 Gнаиб |
85-34000 |
150 |
UFM003 |
15-40 |
0,02... 0,04 Gнаиб |
4,5-30 |
150 |
UFM005 |
15-1600 |
0,04 Gнаиб |
2-36200 |
150 |
UFM500 |
>50 |
0,028 Gнаиб |
31,25-100000 |
150 |
РУ2К |
10-1800 |
0,04 Gнаиб |
2-110000 |
150 |
СУР-97 |
25-300 |
0,01 Gнаиб |
20-2500 |
150 |
УРЖ2К |
15-1800 |
0,04 Gнаиб |
0,034Ду2 |
150 |
УЗР-В-М "АКУСТРОН" |
50-2000 |
0,03 Gнаиб |
72-113400 |
150 |
UFC002R |
50-2000 |
0,04 Gнаиб |
60-100000 |
150 |
UFC-003R |
20-50 |
0,025 Gнаиб |
2,5-25 |
150 |
УЗС-1 |
15-2400 |
0,016 Gнаиб |
6,3-150000 |
150 |
УПР-1 |
15-2400 |
0,016 Gнаиб |
6,3-150000 |
150 |
УРСВ-010 |
50-1600 |
0,284Ду |
0,028Ду2 |
150 |
УРСВ-010М «ВЗЛЕТ PC» |
50-4200 |
0,0З Gнаиб |
0,03 Ду2 |
150 |
УРСВ «ВЗЛЕТ МР» |
10-5000 |
0,2Ду/р |
0,03 Ду2 |
150 |
Межповерочный интервал теплосчетчика – 4 года.
