Groen DRH-50

Groen DRH-50

20200.00 руб.

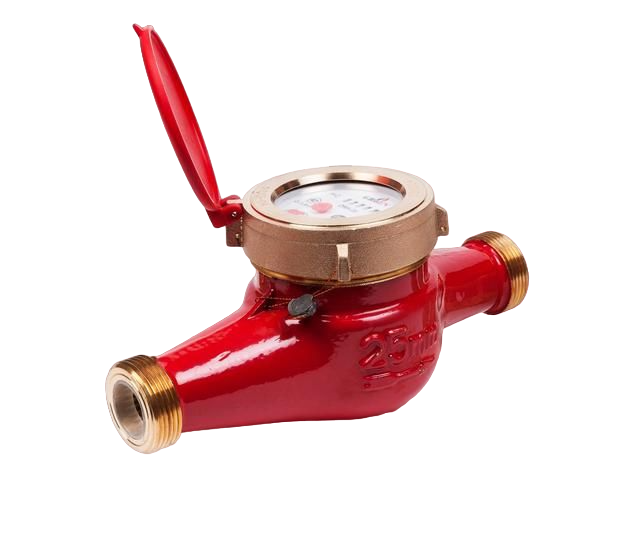

Groen DRH-50 многоструйный счетчик горячей воды, счетный механизм которых отделен от протекающей воды и связан с крыльчаткой при помощи магнитной муфты. Имеют антимагнитную защиту.

Описание

Номинальный расход	Qn	m3/h	15
Метрологический класс			C
Максимальный расход	Qmax	m3/h	30
Переходный расход	Qt	m3/h	0,06
Минимальный расход	Qmin	m3/h	0,045
Номинальное давление	PN	MPa	1,6
Макс. температура	t	°C	40(DRC) / 90(DRH)

Модификация			L	S
Длина (корпус)	L	мм.	300	280
Длина (с присоединителями)	L1	мм.	448	428
Ширина	W	мм.	145
Высота без имп. выхода	H	мм.	184
Высота (i) с имп. выходом	Hi	мм.	204
Резьба (корпус)	D		G2 1/2
Резьба (присоединители)	d		R2
Вес		кг.	5.5	5.4

(1) - модификации со стандартными размерами;
(2) - модификации с корпусом уменьшенной длины.

Внимание! Счетчики серии DR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм.

Требования к монтажу:

Трубопровод: горизонтальный
Расположение счетного механизма: сверху
Длина успокаивающего участка перед счетчиком: 5 DN
Межповерочный интервал счетчиков серии DRC - 6 лет

Комплектация:

Счетчик
Гайка - 2 шт.
Штуцер - 2 шт.
Прокладка - 2 шт.
Сетка встроенная
Клапан обратный (в зависимости от диаметра)
Паспорт
Упаковка

Документы

Паспорт Groen DRH-50

98.3 кб, 13 августа в 19:34

Считывание показаний Groen DRH-50

677.9 кб, 13 августа в 19:34

Характеристики

ДУ50

есть
