Groen DRH-40

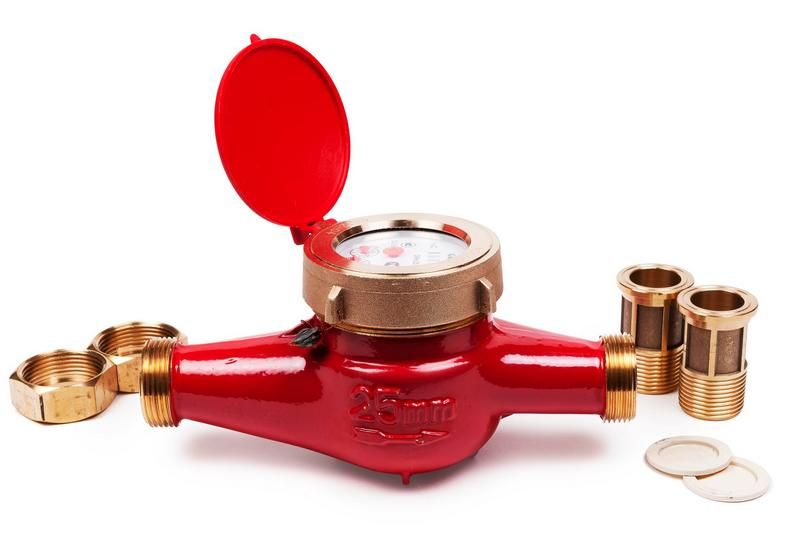

Groen DRH-40 лицевая сторона
Groen DRH-40 спереди

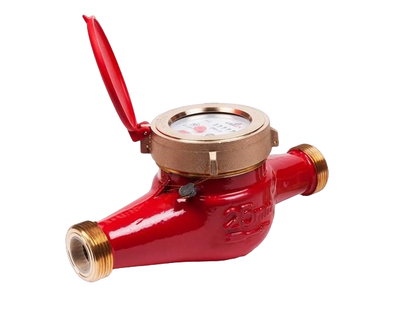

Groen DRH-40 сбоку

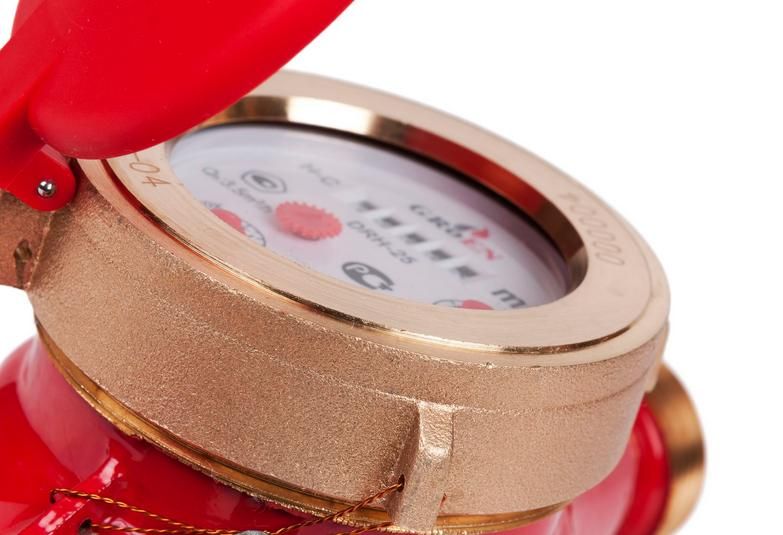

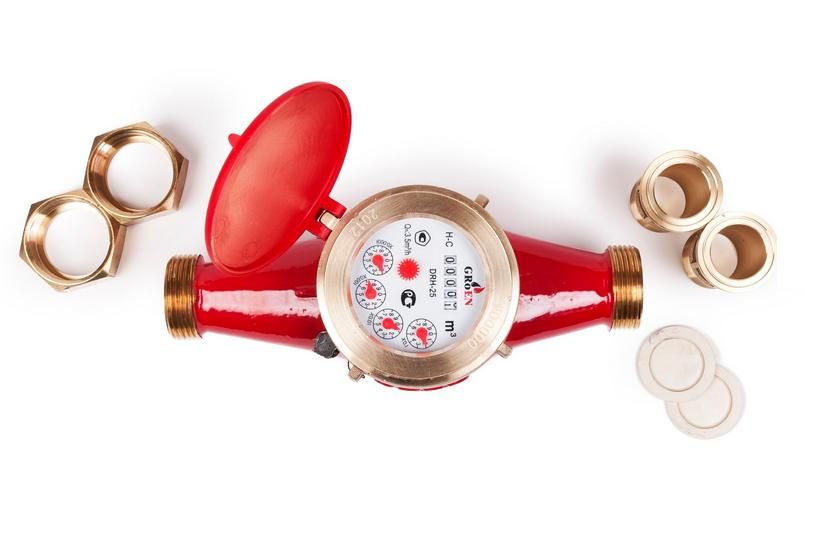

Groen DRH-40 сверху

Groen DRH-40

8720 руб.

Groen DRH-40 многоструйный счетчик горячей воды, счетный механизм которых отделен от протекающей воды и связан с крыльчаткой при помощи магнитной муфты. Имеют антимагнитную защиту.


Номинальный расход Qn m3/h 10
Метрологический класс C
Максимальный расход Qmax m3/h 20
Переходный расход Qt m3/h 0,055
Минимальный расход Qmin m3/h 0,035
Номинальное давление PN MPa 1,6
Макс. температура t °C 40(DRC) / 90(DRH)


Модификация L S
Длина (корпус) L мм. 300 245
Длина
(с присоединителями)
L1 мм. 431 376
Ширина W мм. 122
Высота без имп. выхода H мм. 148.5
Высота (i) с имп. выходом Hi мм. 168.5
Резьба (корпус) D G2
Резьба (присоединители) d R1 1/2
Вес кг. 4.8 4.7

(1) - модификации со стандартными размерами;
(2) - модификации с корпусом уменьшенной длины.

Внимание! Счетчики серии DR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм.


Требования к монтажу:



  • Трубопровод: горизонтальный
  • Расположение счетного механизма: сверху
  • Длина успокаивающего участка перед счетчиком: 5 DN
  • Межповерочный интервал счетчиков серии DRC - 6 лет


Комплектация:



  • Счетчик
  • Гайка - 2 шт.
  • Штуцер - 2 шт.
  • Прокладка - 2 шт.
  • Сетка встроенная
  • Клапан обратный (в зависимости от диаметра)
  • Паспорт
  • Упаковка



ДУ40 есть
