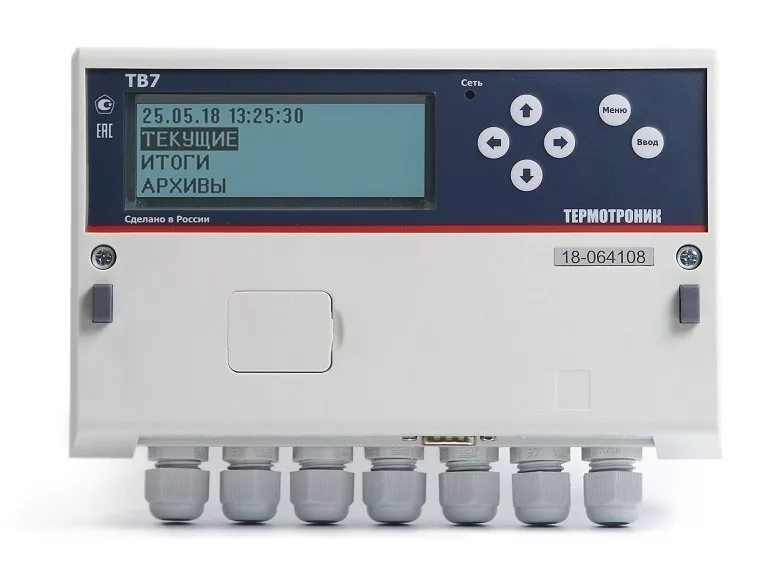

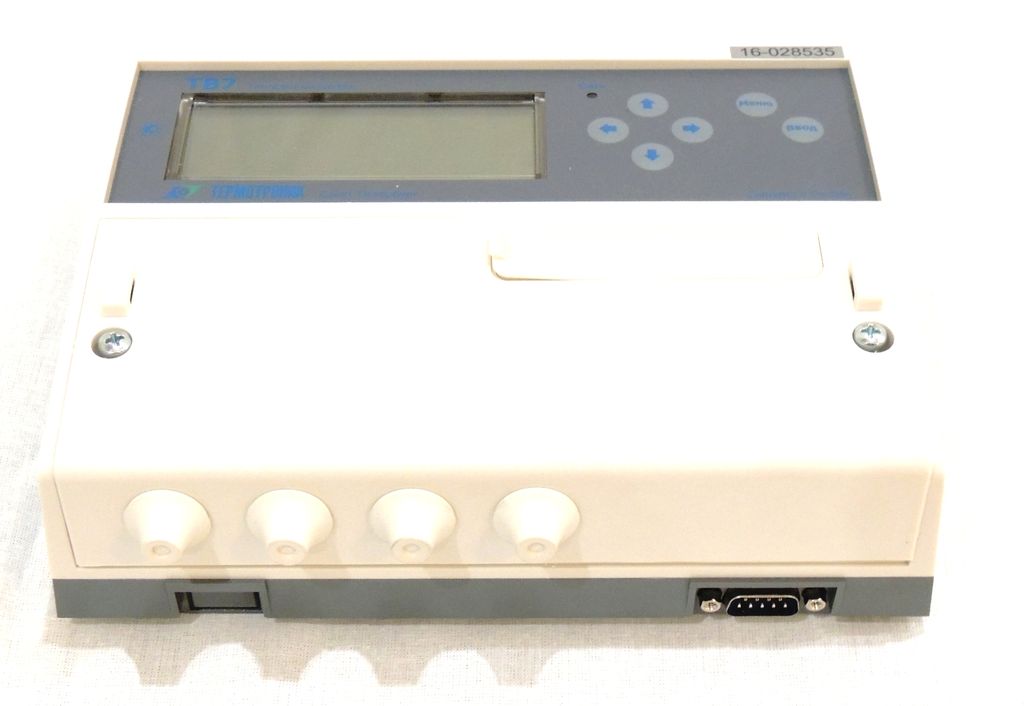

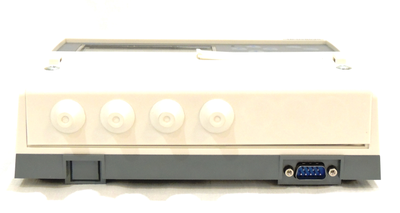

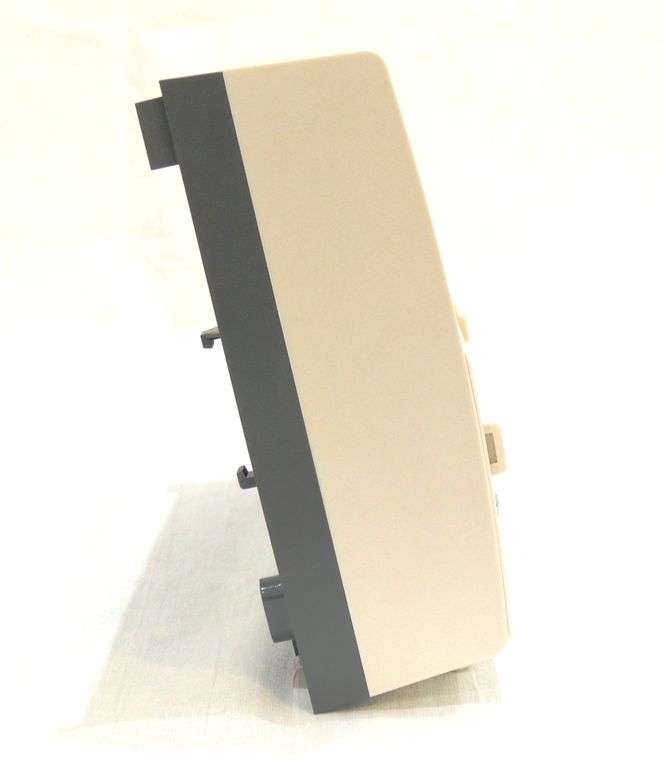

Тепловычислитель ТВ7-04

Артикул: ТВ7-04

Тепловычислитель ТВ7-04

38 880 ₽

Оформить заказ

Тепловычислитель ТВ7-04 рассчитан на работу с водосчетчиками (расходомерами), имеющими числоимпульсный выход с весом импульса от 0,0001 до 10000 литров. Выходная цепь ВС может быть: пассивной (геркон или открытый коллектор), или активной (ТТЛ, КМОП и т. п.)

Описание

ТВ7 обеспечивает измерения по одному или двум тепловым вводам (ТВ1 и ТВ2), представленными трубопроводами: подающий (ТР1), обратный (ТР2), ГВС, подпитки (ТР3).

Модель	Количество подключаемых датчиков						Имп.* вход
	Тепловой вход 1			Тепловой вход 2
	Расход	Температура	Давление	Расход	Температура	Давление
ТВ7-04	3	3	3	3	3	2	1

* Дополнительный импульсный вход может быть использован:
- в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
- в режиме регистратора внешних событий (сигнализация),
- в режиме контроля наличия питающего напряжения.

Температура окружающего воздуха	от - 10 до 50 °С
Атмосферное давление в диапазоне	от 84 до 106,7 кПа
Относительная влажность окружающего воздуха при 35 °С	95 %
Напряженность внешнего переменного магнитного поля частотой 50 ГЦ не более	400 А/м
Вибрации частотой (5-25) Гц и амплитудой смещения	до 0,1 мм
Степень защиты корпуса от проникновения пыли и воды	IP54
Габаритные размеры	210×160×65 мм
Масса не более	0,9 кг
Масса в транспортной упаковке не более	2,5 кг
Средний срок службы	12 лет
Установленная безотказная наработка	75000 ч

Документы

Руководство по эксплуатации ТВ7-04

2.9 Мб, 04 октября в 23:21

Методика поверки ТВ7-04

1.3 Мб, 04 октября в 23:21

Свидетельство ТВ7-04

1.5 Мб, 04 октября в 23:21
