СПТ 961-2
СПТ 961-2 спереди
СПТ 961-2 сверху

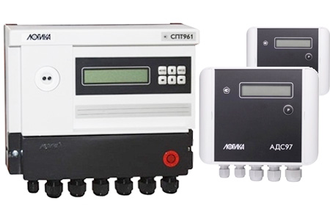

СПТ 961-2 с адаптером

СПТ 961-2

34630 руб.

Тепловычислители предназначены для измерения электрических сигналов, соответствующих параметрам теплоносителя, с последующим расчетом тепловой энергии и количества теплоносителя. Модель СПТ 961.2 отличается от модели 961.1 наличием дополнительного (второго) комуникационного порта RS485, предназначенного для расширения функциональных возможностей в части увеличения числа обслуживаемых тепловых нагрузок.

Функциональные возможности:


Тепловычислитель рассчитан на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры. К тепловычислителю могут быть одновременно подключены:



  • восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
  • четыре преобразователя с выходным числоимпульсным или частотным сигналом 0-5 кГц;
  • четыре термопреобразователя сопротивления с характеристикой 50П, 100П, 50М, 100М.


Количество обслуживаемых трубопроводов определяется необходимостью использования тех или иных датчиков параметров теплоносителя и возможностью их физического подключения в тепловычислителю. На логическом уровне может быть описано до 12 трубопроводов, количество свободно конфигурируемых контуров теплоснабжения - до 6.


Для модели 961.2 количество входов для подключения датчиков может быть увеличеноо посредством подключения к тепловычислителю одного или двух адаптеров АДС97 по дополнительному интерфейсу RS485. Адаптер АДС97 имеет 4 входа для датчиков расхода с импульсными выходными сигналами, 4 входа для датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для термопреобразователей сопротивления.


Тепловычислитель осуществляет непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени.


Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу. Существует три типа таких архивов, имеющие различную глубину хранения:



  • часовые архивы - 1080 ч;
  • суточные архивы - 366 сут.;
  • месячные архивы - 24 мес.



В специальном архиве ведется учет полного времени работы и перерывов электропитания. Тепловычислитель имеет два уровня защиты данных (пломба и пароль), препятствующие их несанкционированному изменению в процессе эксплуатации. Изменение значений оперативных параметров фиксируется в специальном архиве. Коммуникационные возможности тепловычислителя обеспечиваются интерфейсами RS485, RS232C, IEC1107.


Метрологические характеристики:


± 0,05/0,1% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами;
± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
± 0,1/0,15 °C (абсолютная) - по показаниям температуры.


Эксплуатационные показатели:


Температура окружающего воздуха от минус 10 до 50 °C.
Относительная влажность 95% при 35 °C.
Степень защиты от воды и пыли IP54.
Габаритные размеры 244 x 220 x 70 мм.
Электропитание 220 В ± 30%, 50 Гц.
Потребляемая мощность 7 В·А.


Срок службы 12 лет.
Межповерочный интервал 4 года.
