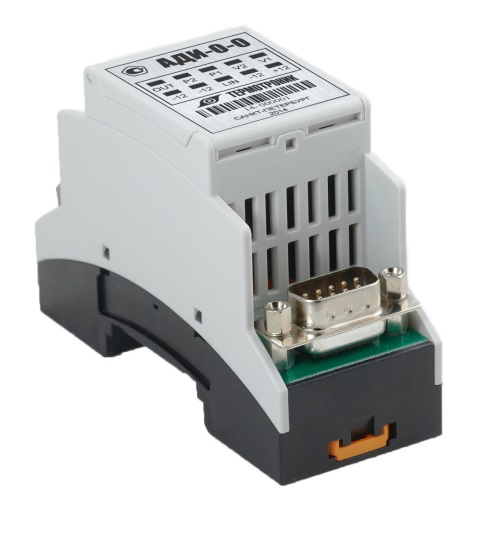

Регистратор АДИ

5200 руб.

Регистратор АДИ предназначен для преобразований импульсных сигналов счётчиков объёма и токовых сигналов преобразователей давления в значения объёма и давления, а также для преобразований цифрового сигнала (соответствующего расходу) расходомеров в выходной сигнал постоянного тока.


Модель

Применение

Имп. входы
(Счётчики воды)

Входы 4÷20мA
(Датчики давления)

Тип выхода

Наличие
архива

АДИ-0-0

Измерение объемов воды и давления

2

2

дискретный ОК

нет

АДИ-0-1

Измерение и архивирование объемов воды и давления

2

2

дискретный ОК

есть

АДИ-1-0

Адаптер токового выхода для расходомеров «Питерфлоу»

2

2

токовый

нет

АДИ-1-1

Адаптер токового выхода для расходомера «Питерфлоу» c измерением и архивированием объемов воды и давления

2

2

токовый

есть



  • преобразование импульсных сигналов счетчиков объема в значения объема;
  • преобразование токовых сигналов преобразователей давления (4÷20мА) в значения давления;
  • измерение текущего времени, времени работы и времени отсутствия напряжения питания;
  • архивирование часовых, суточных и месячных значений объемов и давлений;
  • архивирование часовых, суточных и месячных значений объёмов, полученных от п одключенных по интерфейсу LIN расходомеров Питерфлоу;
  • преобразование протокола интерфейса LIN расходомеров Питерфлоу в сигнал одного из интерфейсов RS-232, RS485, Ethernet или M-Bus. При этом обеспечивается чтение всех доступных данных расходомера, включая диагностику.;
  • преобразование значения расхода расходомеров Питерфлоу в сигнал постоянного тока 4÷20мA (В версиях АДИ-1-x).



Технические характеристики:



  • Частота входного сигнала:
     - для пассивного сигнала - до 20 Гц;
     - для активного сигнала - до 1000 Гц;
  • Объём - до 1000000000 м3 с абс. погрешностью ± 1 ед. мл.разр.;
  • Давление 0÷2.5МПа (вход 4÷20мА) с прив. погрешностью ± 0,25%;
  • Погрешность хода часов - не более ± 5сек./сутки;
  • Напряжение питания 10,8 ÷ 13,2 В, потребляемый ток не более 50мА;
  • крепление на DIN-рейку, ширина модуля 36,5мм;
  • Класс защиты IP40;
  • наличие дискретного ОК (Vmax=15В, Imax=50мА) или токового (0÷20мА / 4÷20мА) выхода.
