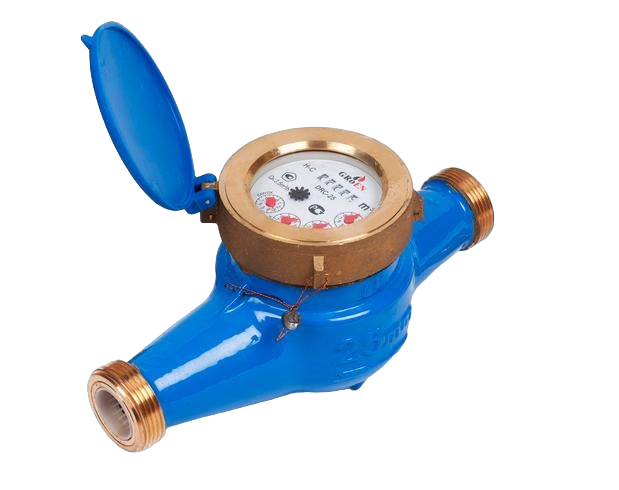

Groen DRC-50
Groen DRC-50 сбоку
Groen DRC-50 спереди
Groen DRC-50 сверху

Groen DRC-50

14520 руб.

Groen DRC-50 многоструйные счетчики холодной воды, счетный механизм которых отделен от протекающей воды и связан с крыльчаткой при помощи магнитной муфты. Имеют антимагнитную защиту.


Номинальный расход Qn m3/h 15
Метрологический класс C
Максимальный расход Qmax m3/h 30
Переходный расход Qt m3/h 0,06
Минимальный расход Qmin m3/h 0,045
Номинальное давление PN MPa 1,6
Макс. температура t °C 40(DRC) / 90(DRH)


Модификация L S
Длина (корпус) L мм. 300 280
Длина
(с присоединителями)
L1 мм. 448 428
Ширина W мм. 145
Высота без имп. выхода H мм. 184
Высота (i) с имп. выходом Hi мм. 204
Резьба (корпус) D G2 1/2
Резьба (присоединители) d R2
Вес кг. 5.5 5.4

(1) - модификации со стандартными размерами;
(2) - модификации с корпусом уменьшенной длины.

Внимание! Счетчики серии DR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм.


Требования к монтажу:



  • Трубопровод: горизонтальный
  • Расположение счетного механизма: сверху
  • Длина успокаивающего участка перед счетчиком: 5 DN
  • Межповерочный интервал счетчиков серии DRC - 6 лет

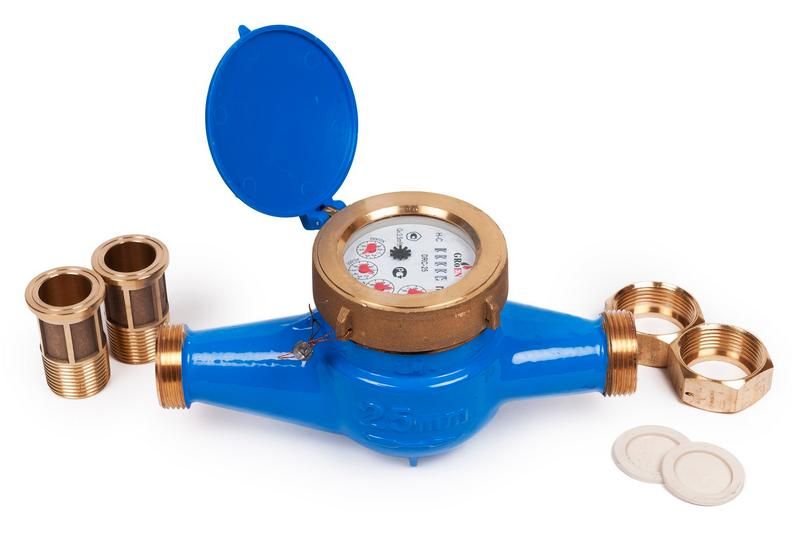

Комплектация:



  • Счетчик
  • Гайка - 2 шт.
  • Штуцер - 2 шт.
  • Прокладка - 2 шт.
  • Сетка встроенная
  • Клапан обратный (в зависимости от диаметра)
  • Паспорт
  • Упаковка



ДУ50 есть
